Иногда врачу приходится решать задачи по коммутации. Ниже инструкция.

Вам понадобится обжимка (кримпер), коннекторы RJ-45 и кабель «витая пара». Желательно также иметь стриппер или небольшой инструмент для снятия внешней оболочки.

1. Снимите примерно 2–3 см внешней изоляции кабеля, стараясь не повредить жилы.
2. Расплетите пары и выровняйте проводники.

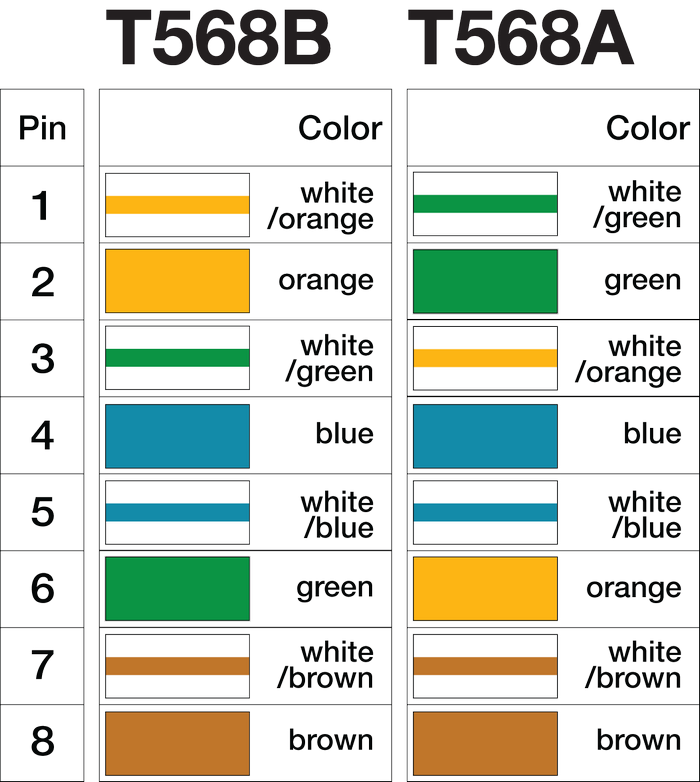

3. Разложите жилы в нужной последовательности. Чаще используется стандарт T568B:
   бело-оранжевый → оранжевый → бело-зелёный → синий → бело-синий → зелёный → бело-коричневый → коричневый.
4. Подрежьте жилы ровно, оставив примерно 12–13 мм от края внешней оболочки.
5. Вставьте жилы до упора в коннектор RJ-45. Внешняя оболочка кабеля должна заходить внутрь коннектора, чтобы зажим фиксировал именно кабель, а не отдельные жилы.
6. Вставьте коннектор в кримпер и плотно обожмите.
7. Аналогично обожмите второй конец. Для обычного прямого кабеля используйте одинаковую схему на обоих концах, например T568B–T568B.
8. По возможности проверьте кабель LAN-тестером: контакты 1–8 должны проходить последовательно без обрывов и перепутанных жил.

Для соединения компьютера, эндоскопической стойки, принтера, сетевого оборудования и большинства современных устройств обычно используется обычный прямой патч-кабель.
